迷你 120W 棚閃燈架設 & 改裝 DIY

chirkal

本帖最後由 chirkal 於 2010-2-18 21:48 編輯



E-120 120W電子閃光燈

之前會將外接式的機頂閃燈置於角架上來做為小型的棚閃燈使用，效果蠻不錯的感覺也挺有趣的
只是使用上好像不是很便利，所以想要嘗試玩玩看真正的棚閃燈，不過由於是剛入門而且也只是
玩票性質，所以買太專業太昂貴的棚閃燈來玩，好像沒有太大的意義，最近在網路上無意間發現
了這顆小型的棚閃燈，不但價格合理、還具備光閃觸發、無段調光功能，真可謂是麻雀雖小五臟
具全，所以就入手一組來嘗鮮一下！



#01


詳細規格：

型號：E-120

輸出功率：120W

閃光指數：GN32

電源：110V/60HZ

回電間隔：1-3秒

光引閃距離：12米

色溫：5500-6000K

最快閃光同步時間：1/800秒

調光功能：旋鈕無段調光

觸發方式：閃光燈引閃、無線觸發器、同步線

連接方式：E27螺紋燈頭、E27 Screw Adapter
燈號指示：綠燈亮時為通電,紅色燈亮時工作指示充滿電


#02

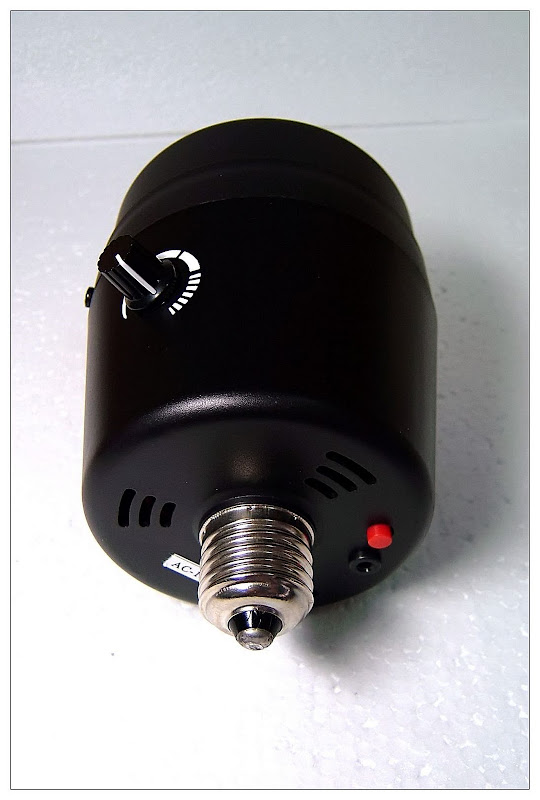

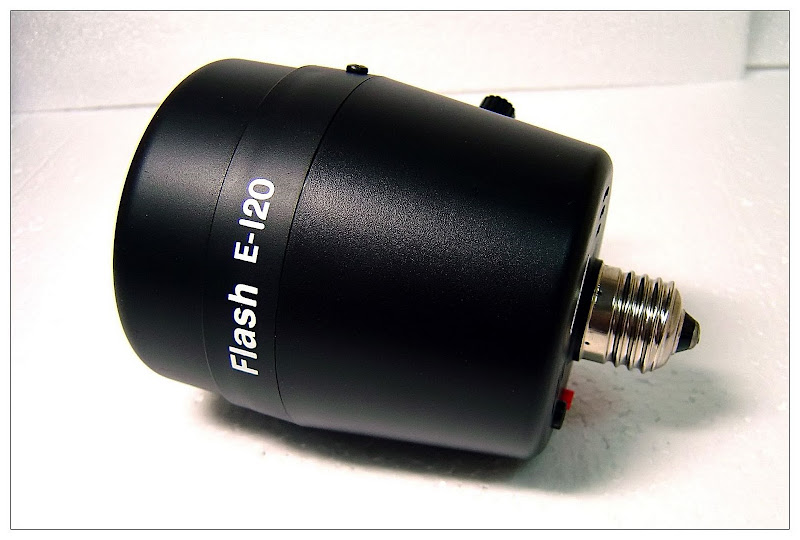

這顆棚閃燈設計上真的非常簡單、方便，電源接頭的部份它採用E27的燈頭，只要將閃燈鎖到
傳統的省電燈泡燈座上即可使用。在閃燈上有三個操作功能：

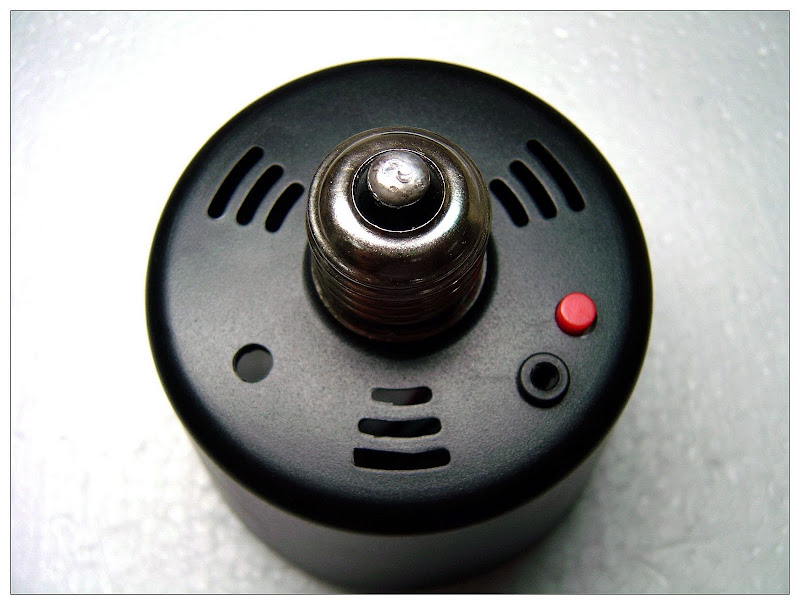

1. 閃燈上方的旋鈕用來調整出力的，旋鈕開關本身是帶有卡點的不過調光效果實事上是無段式設計。
2. 閃燈上頭的紅色按鈕是觸發鈕，輕按一下就能擊發閃光
3. 紅色按鈕正下方的黑色3.5mm單音插孔是同步訊號輸入孔，可以透過同步線與相機連接，
    也可以用來連接無線接收器。

#03

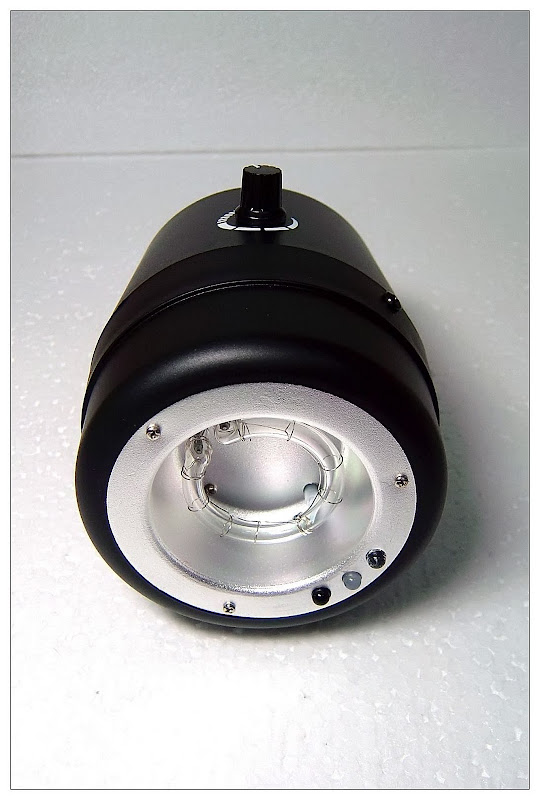

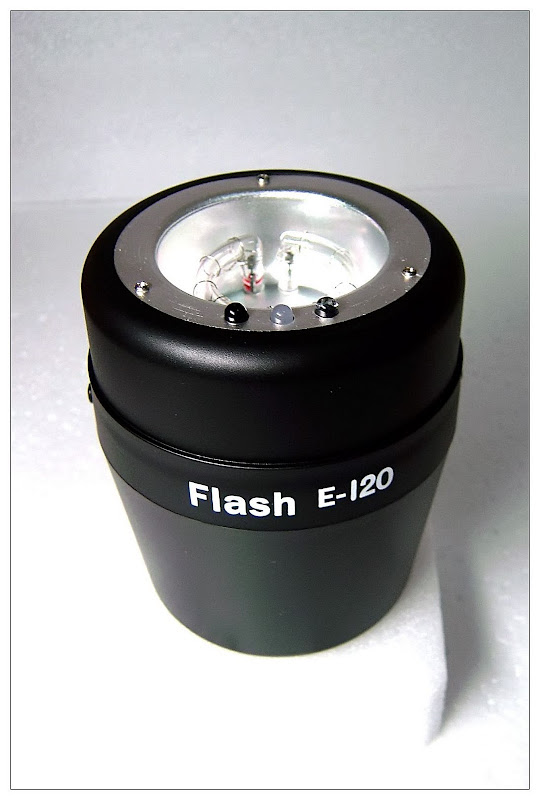

閃燈的正面除了閃光燈管外還有三顆LED燈，由上而下分別是：

上：電源指示燈。只要交流電源有通電時此顆LED會持續亮著綠光。
中：回電完成指示燈。當回電完成此顆LED會持續亮著紅光。
下：閃光同步接收器。光感應LED，偵測到外來的閃光訊號時，便會擊發閃燈。

#04


實際的使用之後，深深覺得這真是一顆物超所值的棚閃燈，我所需要的基本功能它都有了，
唯一有點困擾我的就是光觸發的功能居然沒有開關，而且當插入同步線時光觸發功能還是
會依然存在，如此一來如果在使用的環境中有其他人使用閃光時，這顆燈也會被擊發，這
個就真的有點麻煩了。

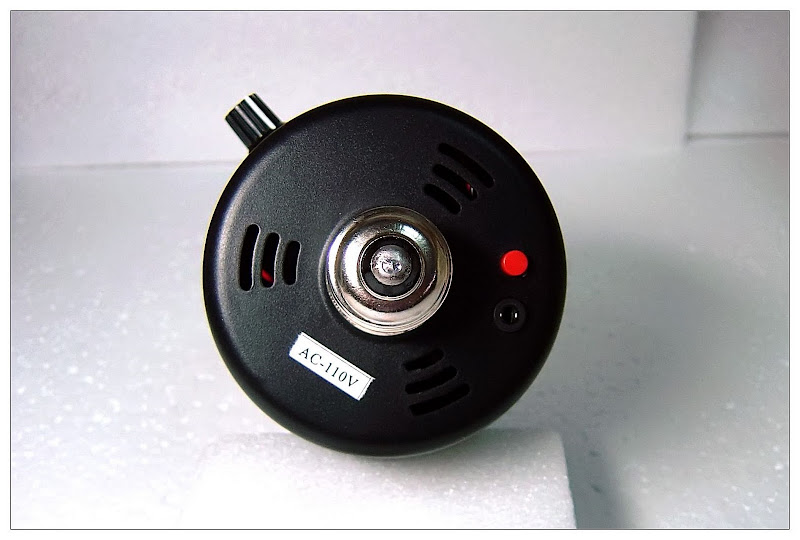

看著這顆閃燈的屁股思考了一會，發現在貼有AC-110V貼紙的地方，其實可用面積還蠻大的
，如果裡面的空間也夠大的話應該是可以在這個位置裝上一個開關來控制光觸發的功能要不
要開啟或關閉，既然如此那就把閃燈拆開來看一下吧！

#05


在FLASH E-120字樣的左右有兩顆十字的螺絲，用十字起子拆下後，便可將閃燈拆開，
設計真的十分簡單。不過閃燈內部有高壓電容，所以要拆閃燈之前記得務必要先放電，
放電的方法十分簡單，只要在拔除交流電源之後，直接按一下紅色的擊發鈕讓閃燈擊發
就行了，擊發後內部的高壓電容的殘餘電壓大約會剩下50幾伏左右，這時就比較沒有危
險性了，如果還擔心會觸電的話，可以放電之後等個半小時之後再拆，那樣會更安全的。


#06

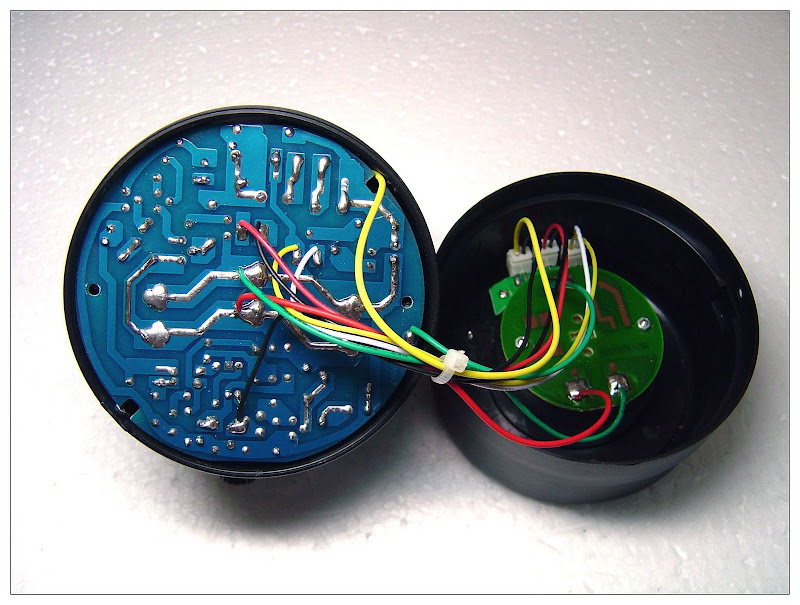

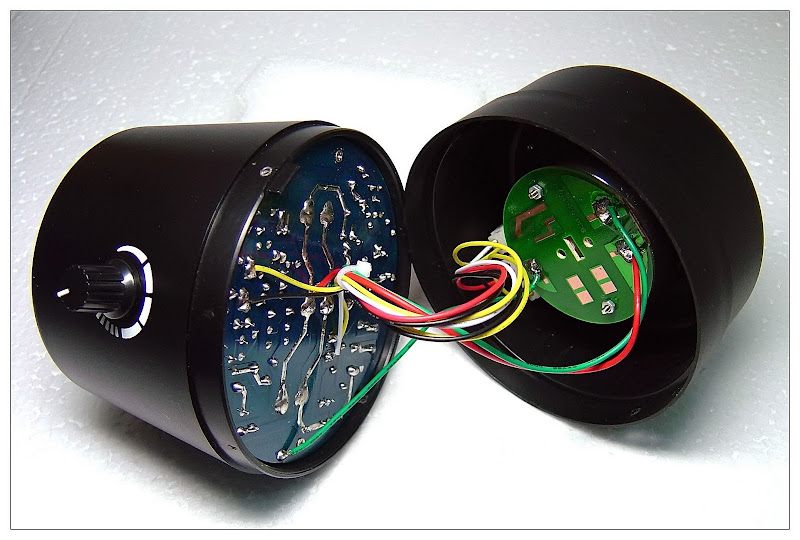

拆開閃燈後會有好幾條電線，小心不要太用力拉扯，焊接的部份不小心就會被拉斷的
右手邊是燈管的基板，基板上右上方的紅色線與綠色線是直流高壓，直接從高壓電容
接線過來的，千萬不要在通電的狀況下去觸碰到，紅色線是直流電容的+端、綠色線
是直流電源的負端，兩端之間的電壓大約在DC200~280V左右依出力旋鈕調整的大小
而定，被這種高壓直流電到的話比被220V的市電電到還痛，所以沒事不要嘗試。

另外燈管基板上8點鐘方向還有一條綠色線，連接到左手邊主控制基板的下方，這條
是高壓觸發，平時是沒有電壓的，但是在擊發閃燈的瞬間，這條線會有1千多伏的高
壓流到圖#03燈管上頭所纏繞的鐵絲上，即會激發燈管而發出閃光，所以平時不管在
有沒有通電的情況下，沒事千萬不要去摸燈管上頭的鐵絲，以免發生危險，被1千多
伏的高壓電打到，只能用痛不欲生來形容。

接著只要將控制基板上的兩顆小顆的十字螺絲拆下，再將控制基板正面的三個接頭
拔下，即可拆下整塊控制基板。

#07

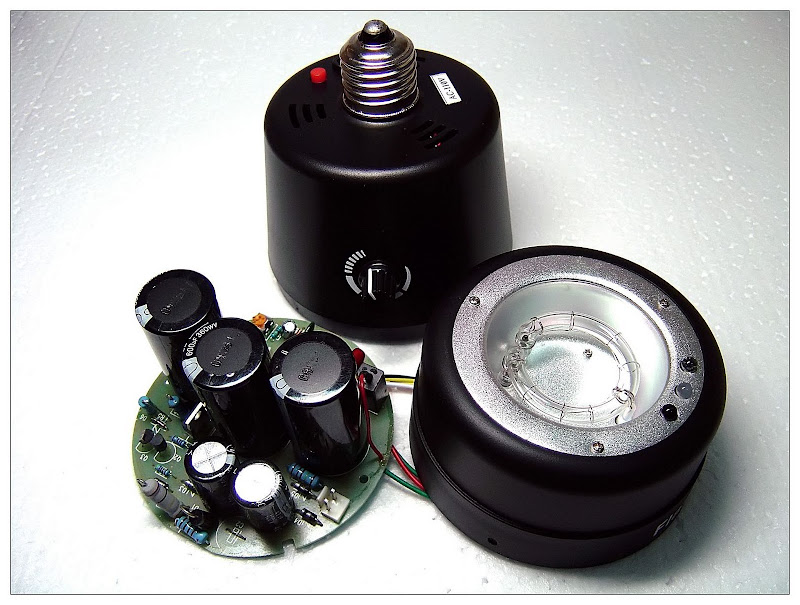

控制基板上頭有三大兩小的高壓電容，下方兩顆體積較小的電容是用來做倍壓的
可將整流後的直流電壓升到兩倍壓，升壓後的直流電壓大約接近DC300V左右，
另外三顆大顆的高壓電容就是閃燈的充放電電容，閃燈的出力穩不穩定就要拜這
三顆大電容所賜。

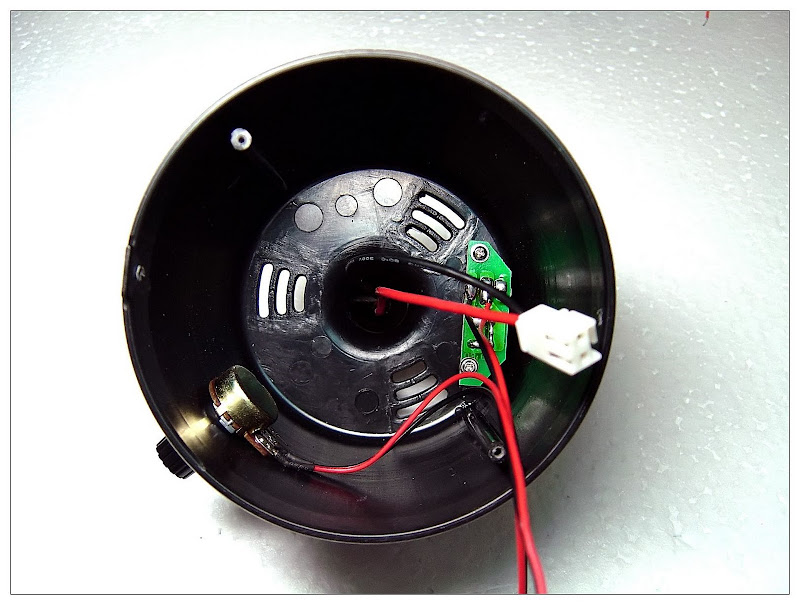

#08


這是閃燈的後殼，原來裡面那麼空曠真是太棒了，要在這裡面裝個開關完全不成問題。
甚至連位置都規劃好了，在後殼內部的12點鐘方向，有2大1小的圓形痕跡，那個小的
圓孔位置正好拿來鑽孔鎖上開關。


#09

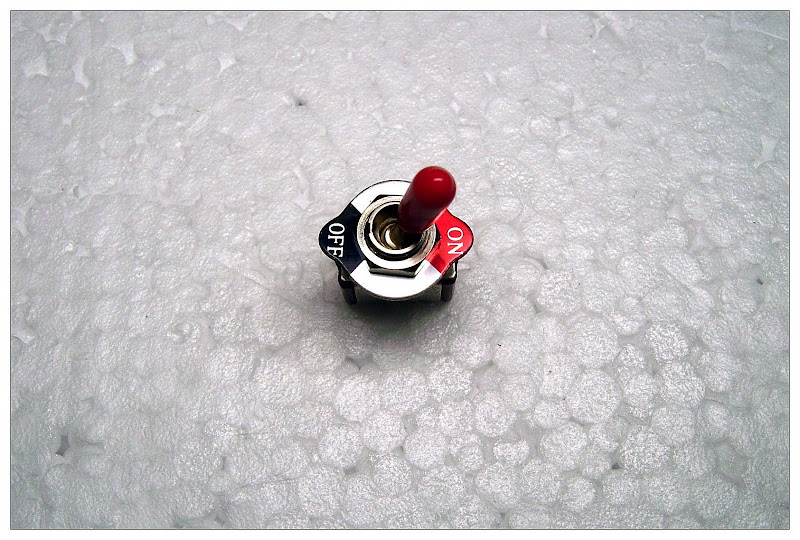

到電子材料行買這種最普遍的搖頭開關，上頭還有附NO/OFF字樣的銘板
用這種開關來當光觸發功能開關是最適合不過了。


#10


用6mm的鑽頭在圖#8所示的小圓形痕跡處鑽孔，想不到鑽出來的位置是那麼的剛好
由於搖頭開關的螺絲直徑也是6mm，所以鑽孔後必須要稍微擴孔一下，這樣開關才
比較容易穿的過去，不過不建議直接用6.5mm的鑽頭來鑽孔這樣孔會太大，鎖上開
關後，開關比較容易會鬆動。

#11


鎖上開關之後，看起來還蠻像一回事的，感覺還蠻搭的！

#12


接著就是要把光感應LED的接線從控制板上解焊掉，把接線改焊到開關上
再從開關上焊一條線回到控制板上原來的焊接點上。

光感應LED的接線是黃色線與黑色線，在這裡我是把黃色線解焊改焊接到開關上
經過開關後再焊一條線回到原本黃色線的焊接點，如此一來就能透過開關來控制
是否要讓光感應的訊號進到控制板，進而達到光感應的功能開關切換。

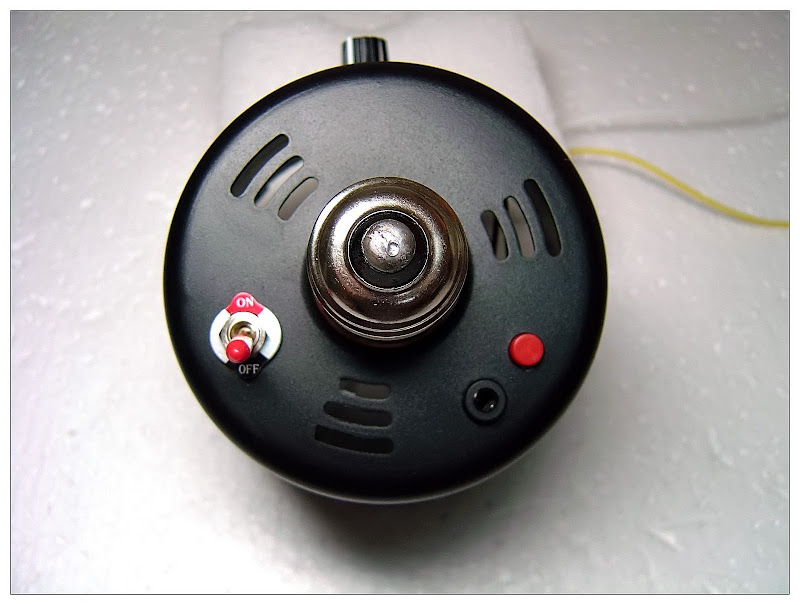

#13


完工後並插上同步線的樣子。


#14

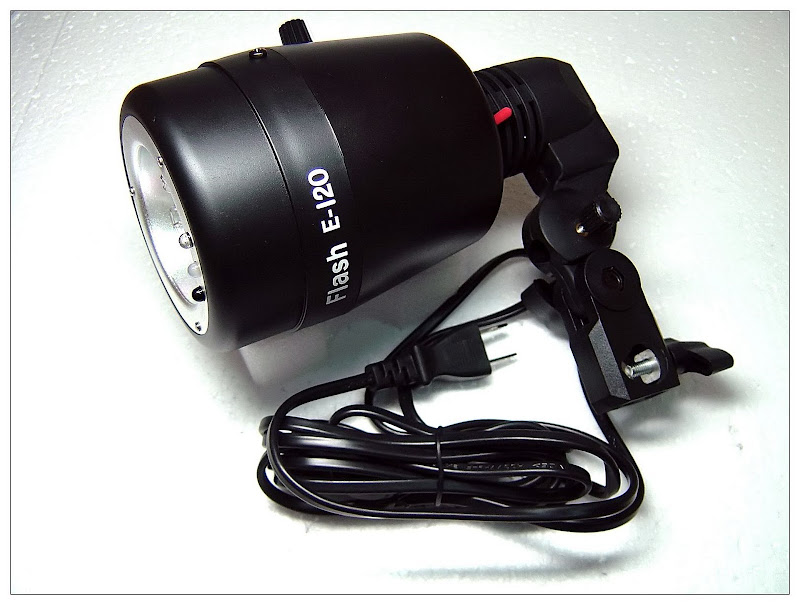

將閃燈裝在燈架專用的燈座上，透過這個專用燈座就能將閃燈固定在燈架或腳架上
這個燈座本身有電源線還附有電源開關，同時還有反光傘的固定孔可以用來裝置反
光傘或柔光傘，實在是蠻方便實用的。


#15


由於閃燈是直接使用交流電，所以在開始使用閃燈前我要先測量一下這顆閃燈的一些耗電的基本數據。

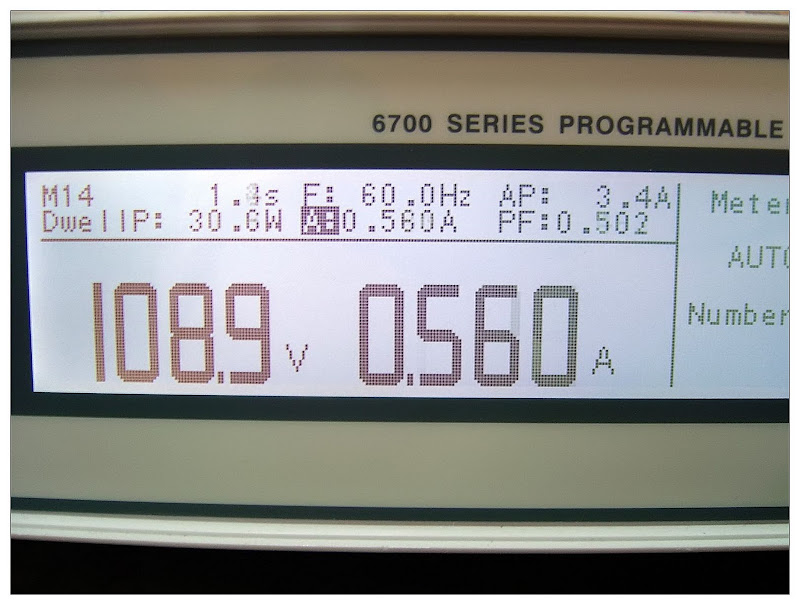

以下是在閃燈通電後的1.4秒在交流電源供應器上所測到的數據。

AP最大峰值電流：3.4A(送電瞬間)
A(消耗電流)： 0.560A
P(消耗功率)： 30.6W (有效功率)
PF(功率因數)： 0.502

從以上數據來看在閃燈在充電時，實際的消耗功率大約30W，不過當我剛送電的瞬間(大約在1秒內)
我測到的消耗電流大約0.72A，消耗功率約為31.6W(有效功率)，這代表這顆閃燈在充電時，最大的
總消耗功率(包含無效功率)為 ==> AC110V × 0.72A = 79.2W，而這個消耗功率會隨著閃燈的充電
時間而下降，也就是說當充電完成時，閃燈幾乎就不會耗電了。


#16

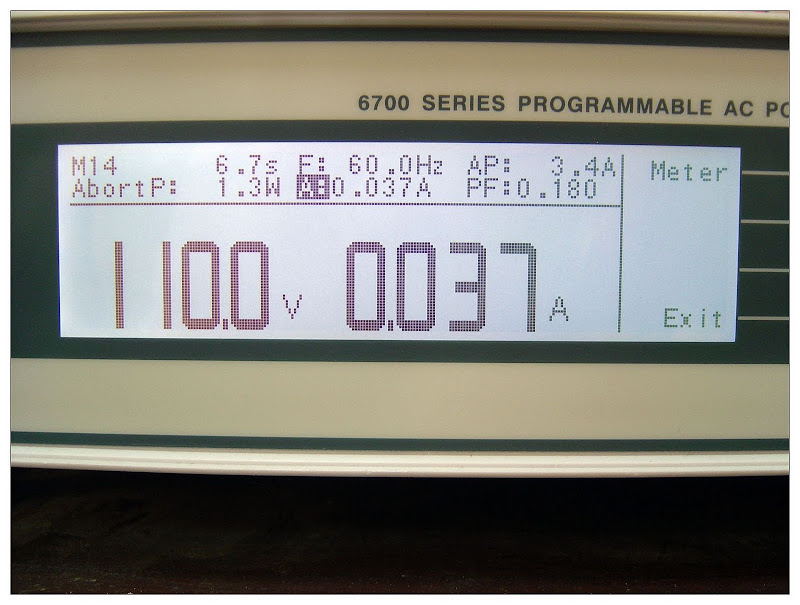

在閃燈通電後的6.7秒，閃燈的回電完成指示燈亮起時所測到的數據

AP最大峰值電流：3.4A(送電瞬間)
A(消耗電流)： 0.037A
P(消耗功率)： 1.3W (有效功率)
PF(功率因數)： 0.18

當閃燈的回電指示燈亮起之後，所測得的數據就不太會有變動，事實上以上的數據
大約是在送電的4秒後就不會變動的，因為此時的回電指示燈已亮起，我再用相機
對焦拍下畫面上又過了2~3秒，所以就拍到6.7秒的畫面。

由於這款棚閃燈沒有設計造型燈，所以從以上的數據顯示，這顆閃燈的耗電量其實
不大，只有在回電時才會耗電，而最大的耗電量頂多80W左右，所以這款閃燈就算
同時接四顆在一條延電線上時，最大的耗電量不會超過350W，而且每次耗電的時間
最多維持4秒，所以在用電上算是蠻安全的電器，這樣我就比較放心了。


#17

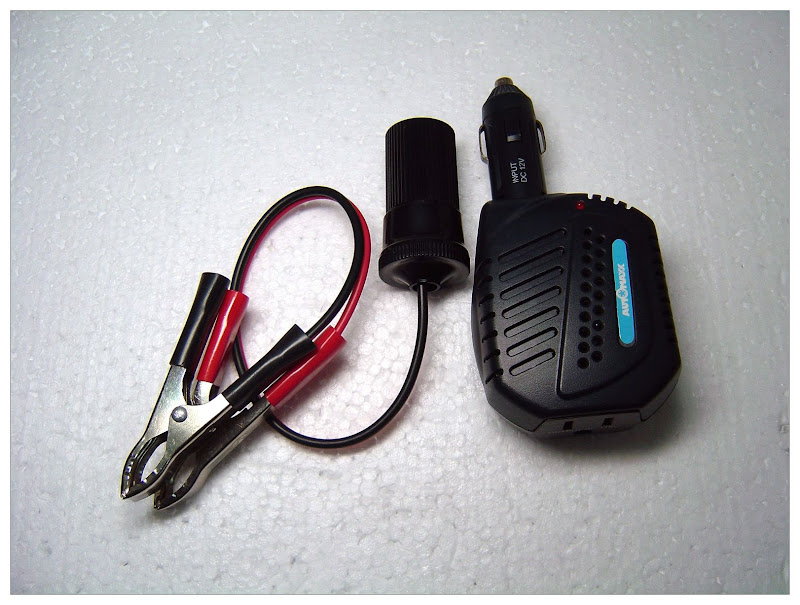

汽車點煙器插座轉鱷魚夾接頭、DC12V轉AC110V 汽車電源轉換器100W


#18

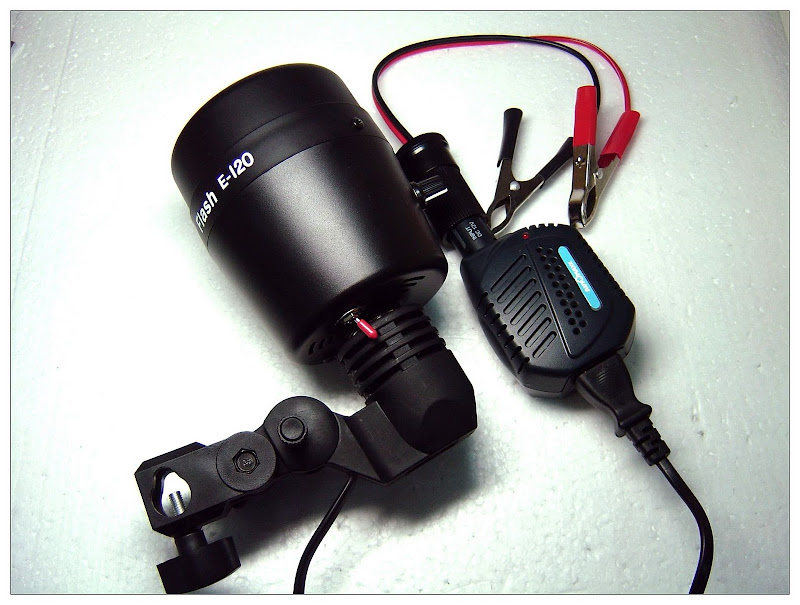

既然耗電量不大，我突然有個想法，就是拿出汽車用的DC12V轉AC110V的電源轉換器(Inverter)
來進行測試，我用1顆100W的電源轉換器直接接12V的直流電源，再將閃燈的插頭插在轉換器
的輸出插座上來進行測試，閃燈果然可以正常的工作，每次充電時大約需要消耗4A的電流，這
樣看來如果帶顆12V/10A的電瓶，那這顆就可以帶出去戶外使用了，有空我再來實際測試看看。

#19

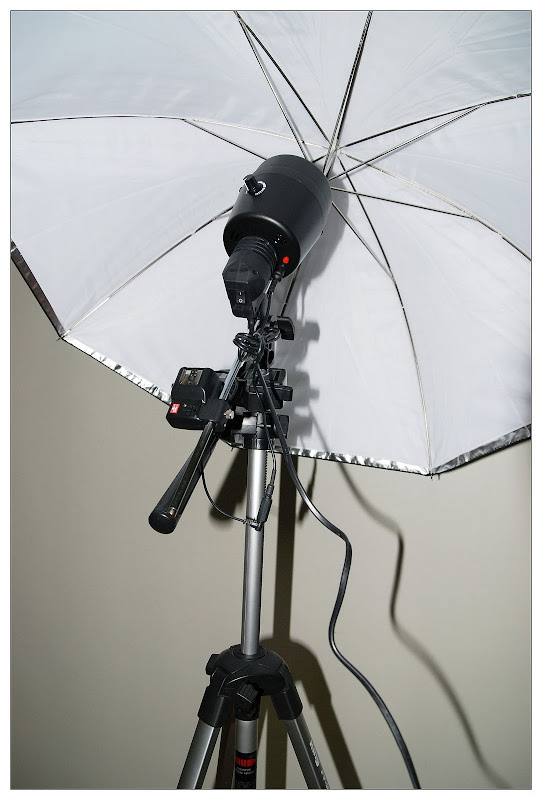

接著將柔光反光兩用傘、棚閃燈、燈座組合起來，裝到一般的相機或攝影機腳架上
先把棚閃燈上頭的光感應開關OFF，然後用相機開內閃拍一張試試
果然此時的棚閃燈沒有擊發，開關改裝成功~~~

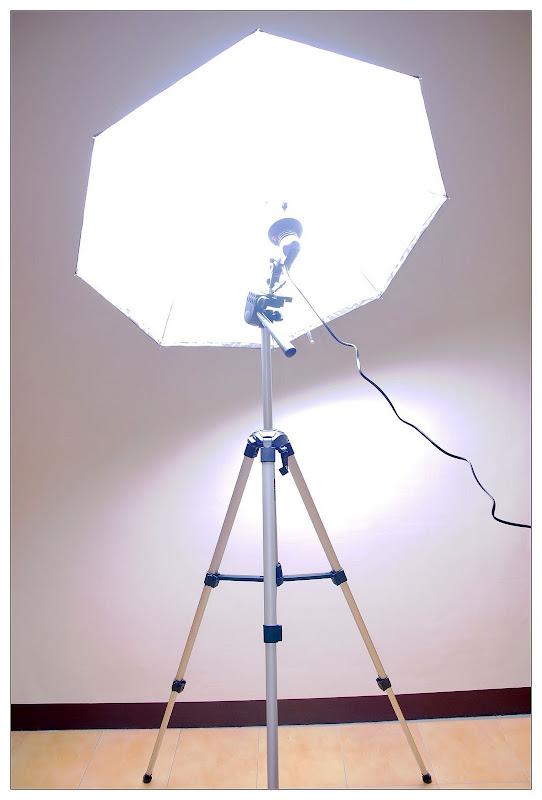

#20

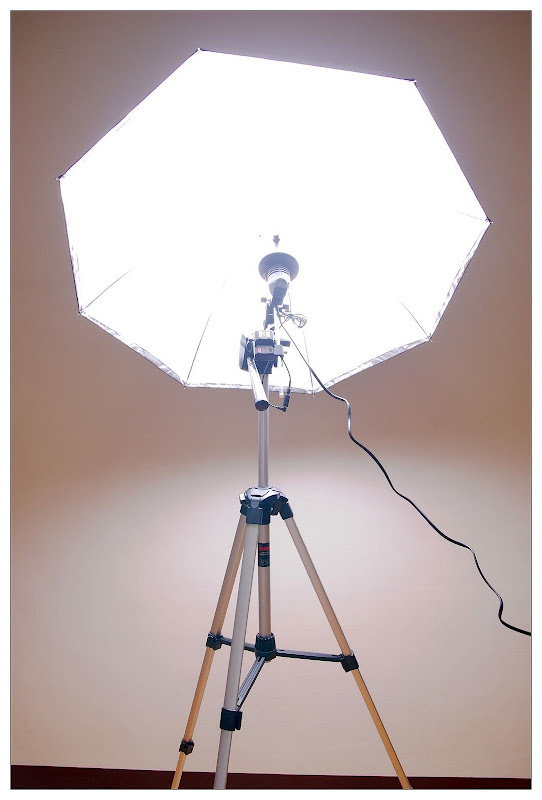

再來把光感應開關ON，同樣再開內閃拍一張，這時棚閃燈感應到相機的閃光
所以棚閃燈也跟著擊發了，表示加了開關之後也沒有影響到原有的功能。

#21

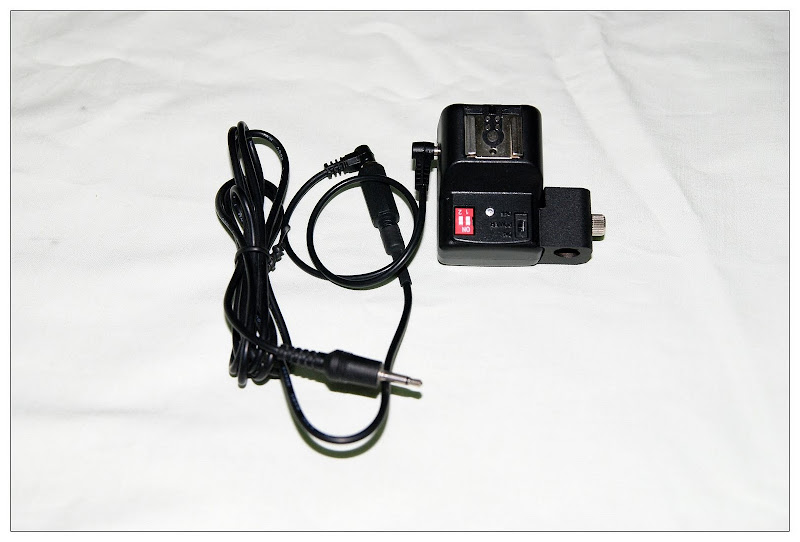

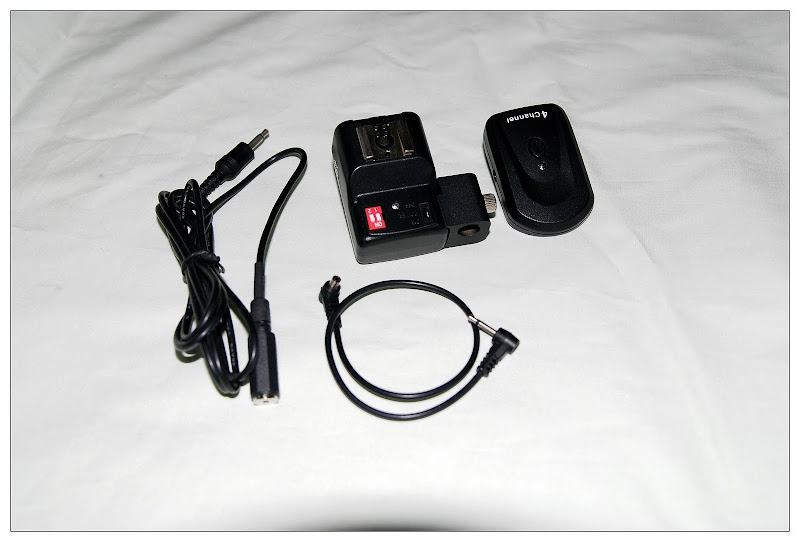

無線發射器、無線接收器、PC同步線轉2.5mm公接頭、2.5mm母頭轉3.5mm公接頭

由於無線接收器上的同步線插孔是標準的PC接頭，所以從網路上買了一條標準的PC同步線
不過這條同步線上的單音公插頭是2.5mm的，而棚閃燈上頭的同步插孔卻是3.5mm的，在
市面上偏偏又很難找的有2.5mm轉3.5mm的轉接頭，最後不得已只好自己去電子材料行買
2.5mm的母座回來自己做一條轉換線。

#22


無線接收器接上3.5mm接頭的同步線


#23


把3.5mm接頭的同步線插至棚至的同步孔，這款無線接收器本身有附反光傘固定孔，所以正好
可以利用此孔把無線接收器固定在傘骨上。

#24


把無線發射器裝在相機熱靴上，透過無線發射器來擊上棚閃燈~~成功！


#25

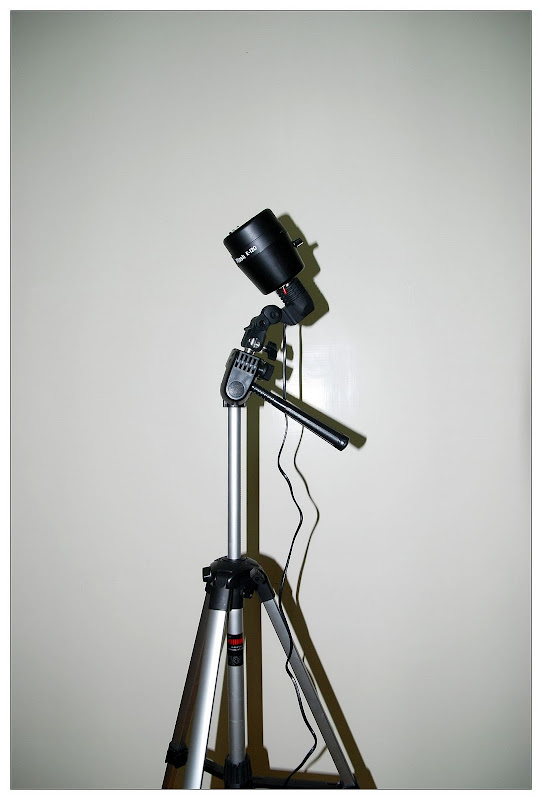

未裝反光傘的棚閃燈


The End.
