金屬測焦板990310 update

sw67

本帖最後由 sw67 於 2010-3-10 10:56 編輯

因為小弟有點懶
之前就一直想製作測焦板
但始終沒有下文
只好過年前閒著沒事找事做時
把鐵件廠商請來
先參考了黑糖茶跟wmw兩位大大製作測焦板檔案
http://forum.canonfans.biz/viewt ... =%E6%B8%AC%E7%84%A6
因為怕鐵件廠商搞不懂那是什麼
也不可能像紙板剪裁製作
只好先用sketchup繪製3D圖面
不過尺寸上有些微調
廢話不多說了

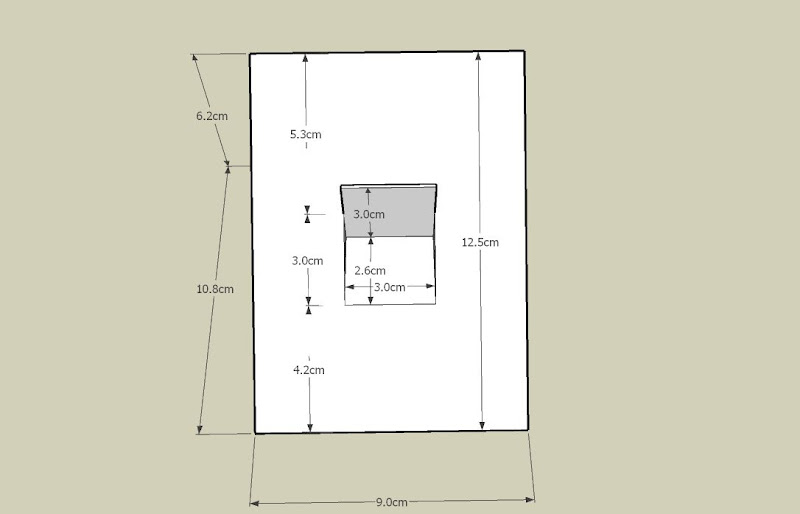

1.3D圖面

2.3D圖面

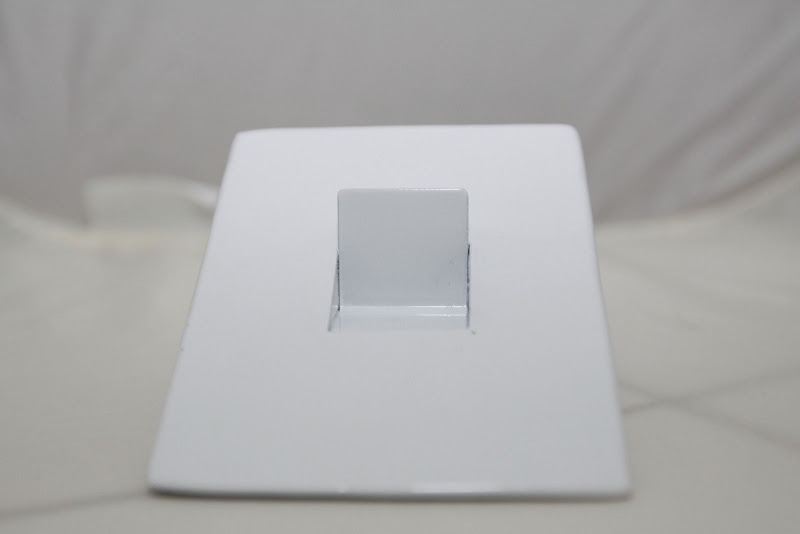

3.素顏照

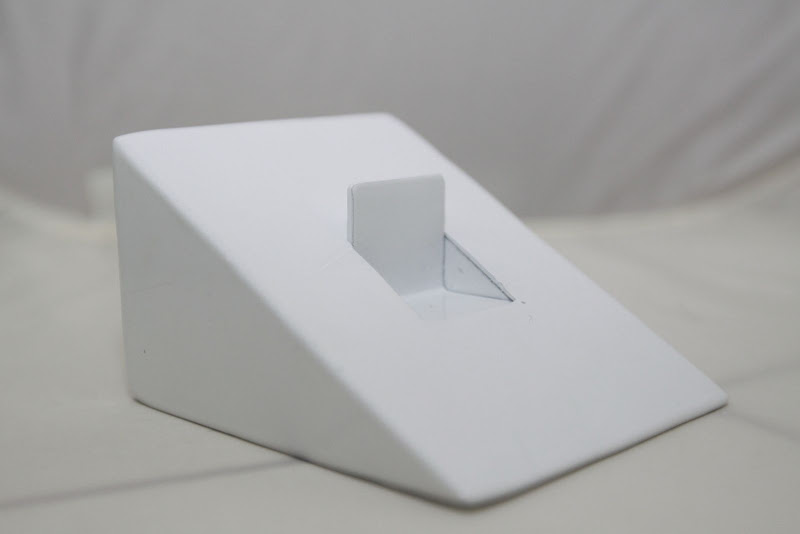

4.素顏照

5.素顏照

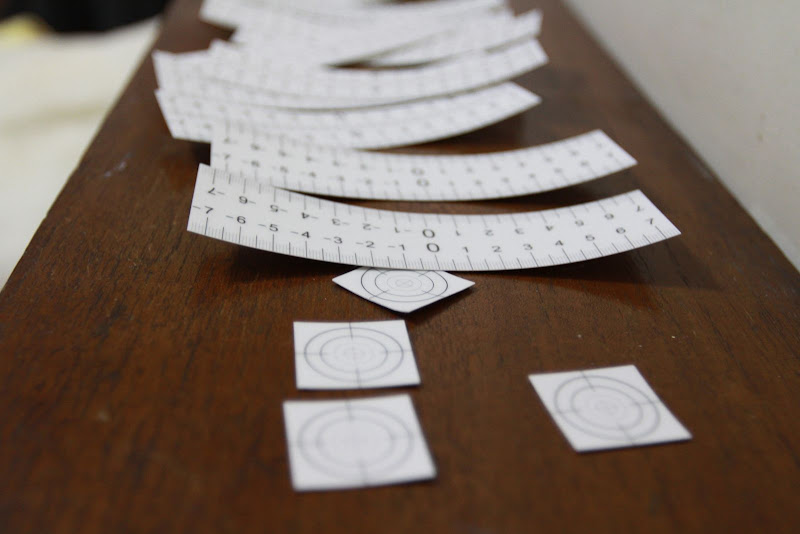

6.輸出貼紙

7.靶心

8.完成照

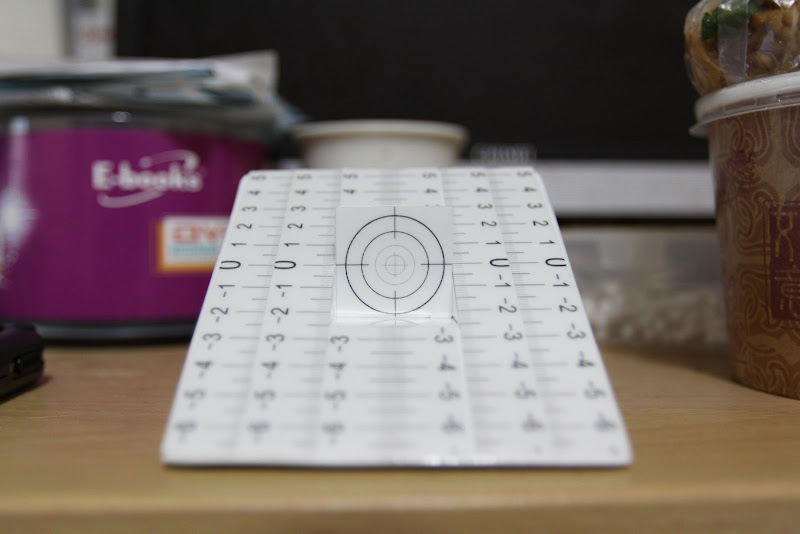

9.完成照


本來想利用過年把卡典西德貼紙的檔案做好
無奈過年幾乎每天都有活動
只好利用這幾天開工沒啥事
趕緊來完成
先po上醜醜的素顏
希望大家不吝賜教^^
