EOS 5D2 井字對焦屏更換 (Eg-D)

對於平衡力不好的我，在友人的勸說下，終於入手了這個部件 Eg-D (井字對焦屏)，一片塑膠材料產品要價近千元，令人不經激賞開發團隊的努力~ 那麼，就一起來看看更換的紀錄吧。

1.

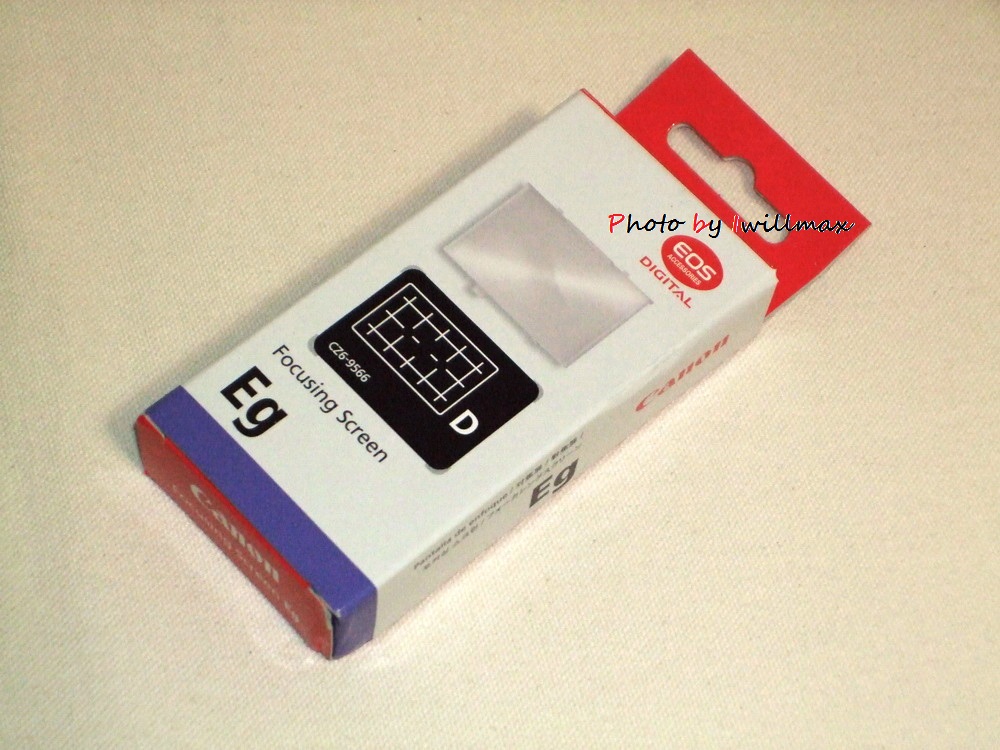

型號：Eg-D (井字對焦屏)


2.

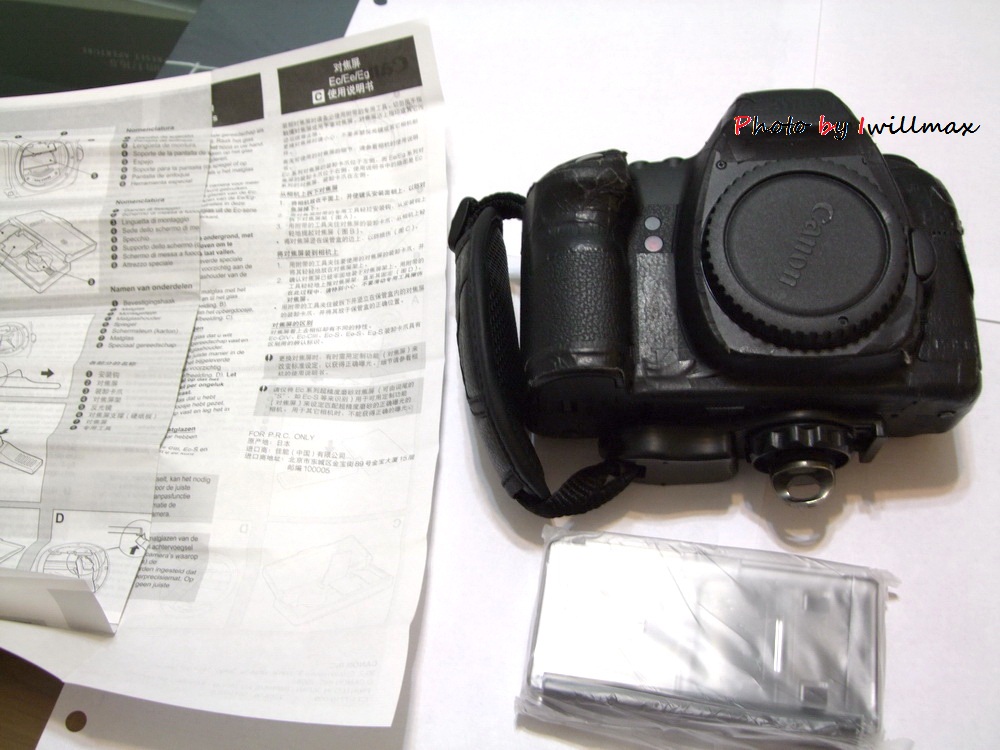

在桌面墊著白紙，無敵兔上場，對焦屏取出，將說明書鋪開在旁等候備用。


3.

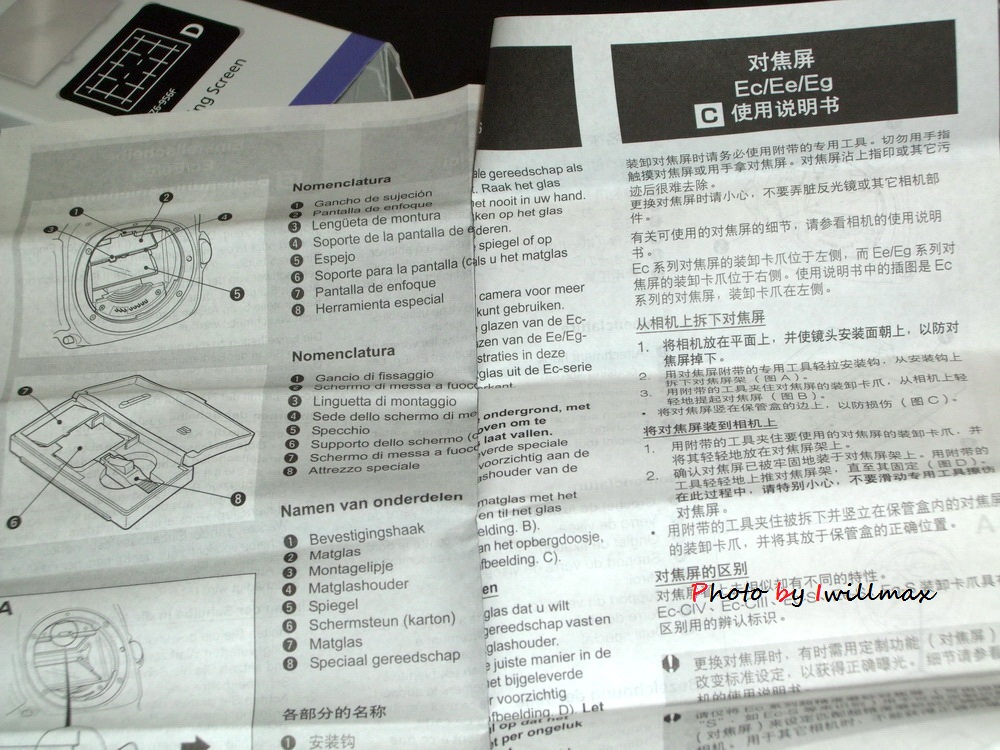

內附包括中文的各種語言說明書和圖示。基於保險起見，還是把它重頭到尾讀過一遍，以確定在更換途中沒有令人驚喜的部分。


4.

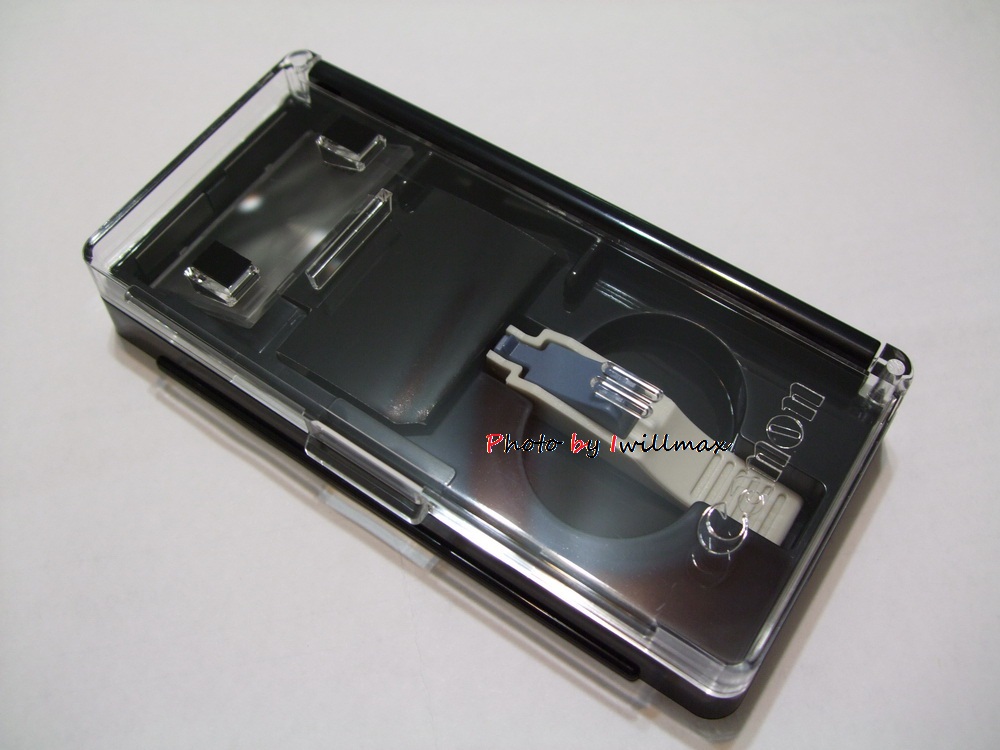

盒內裝著對焦屏(左)以及專用工具(右)，看起來十分謹慎，對焦屏的上下都有海綿固定著，以免運送過程中滑動刮傷。


5.

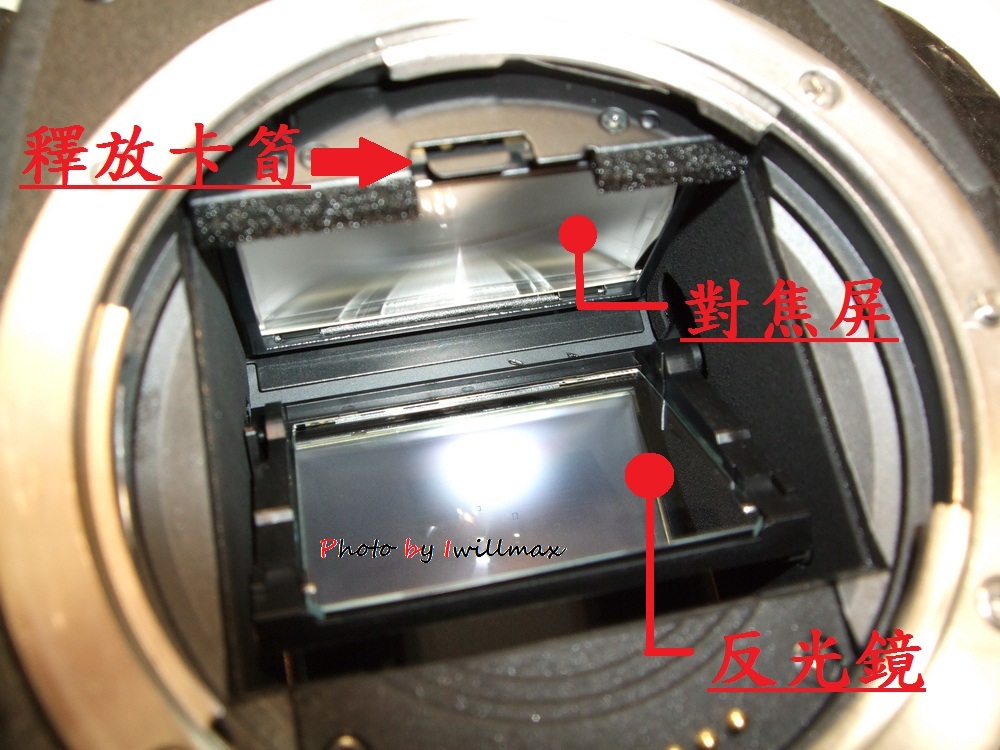

打開機身鏡頭蓋就可以看到這樣的配置。
這部分為比較需要注意的是場所的灰塵度，最好在密閉空間 (關上窗戶和電風扇)，或是乾燥的浴室中。


6.

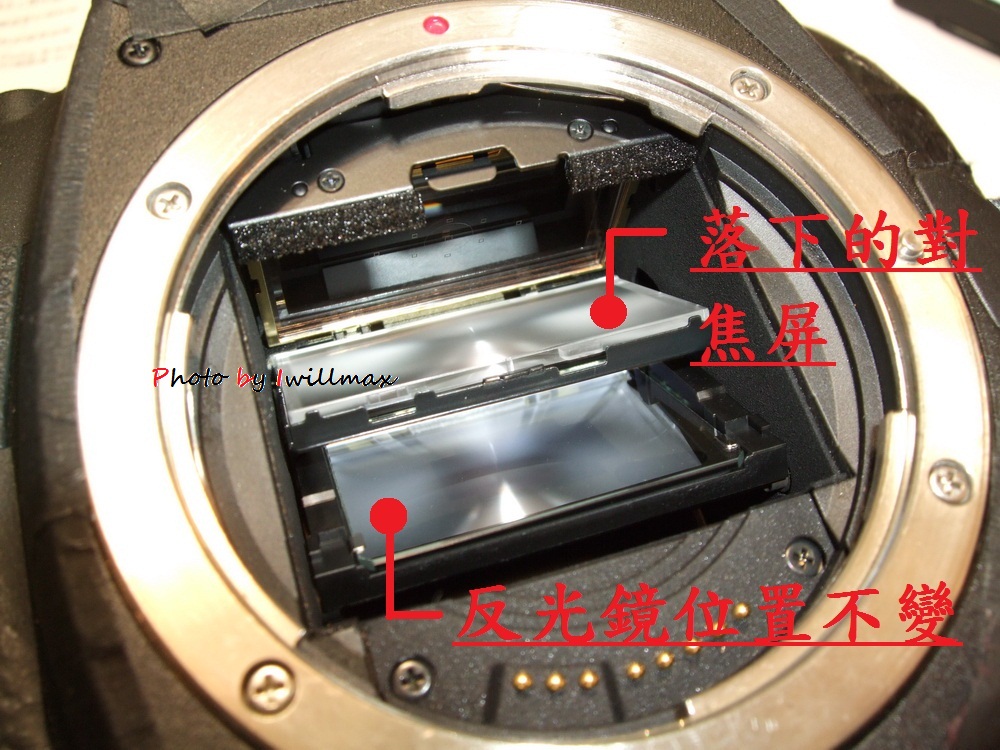

將「釋放卡筍」摳按一下，對焦屏就會自動落下。
這個步驟的重點是像機不要直立著放，否則落下角度的速度可能會導致(原)對焦屏飛落。建議平放像機，在背後觀景窗墊個東西稍微提高角度就好。
＊注意，因這個動作而變動的只有對焦屏，如果過程有任何其他東西動了、亮了、叫了、散了、飛了、跨了、漲了、破了… 等等，皆屬於內心崩潰之前兆，請立刻與專業人士聯絡。


7.

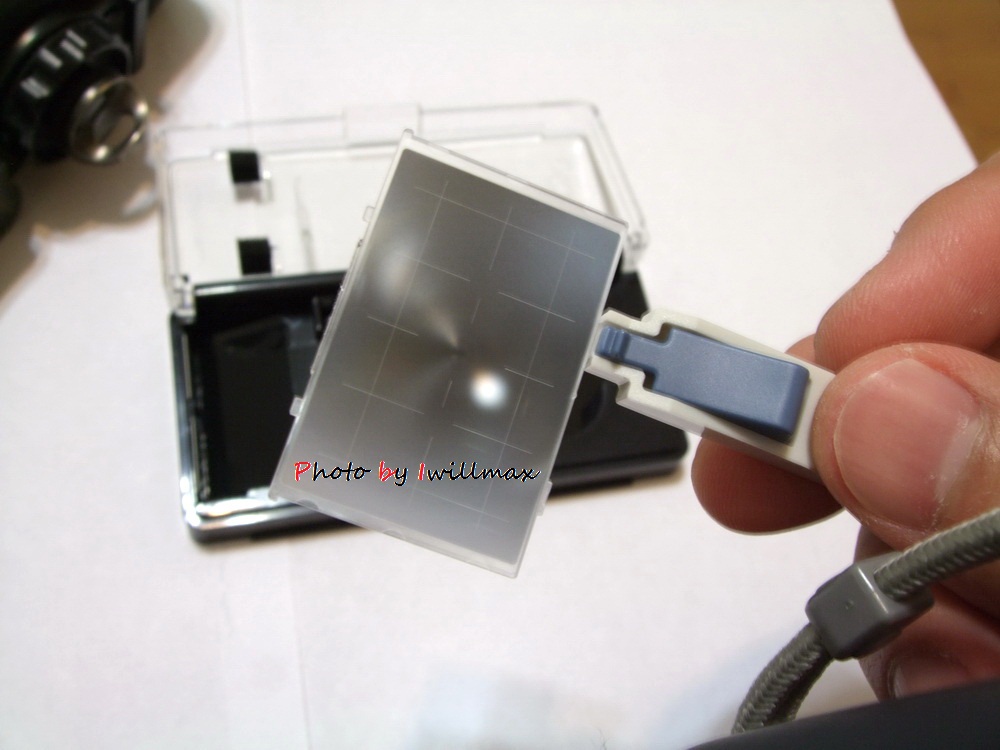

先用專業工具夾起(原)對焦屏放入盒中。再夾起欲更換的對焦屏(Eg-D)放回原先位置，在光線下可以看到細微刻痕。
將對焦屏座往上推回卡筍鎖上，反過來重複步驟6.，一切回到原位。


8.

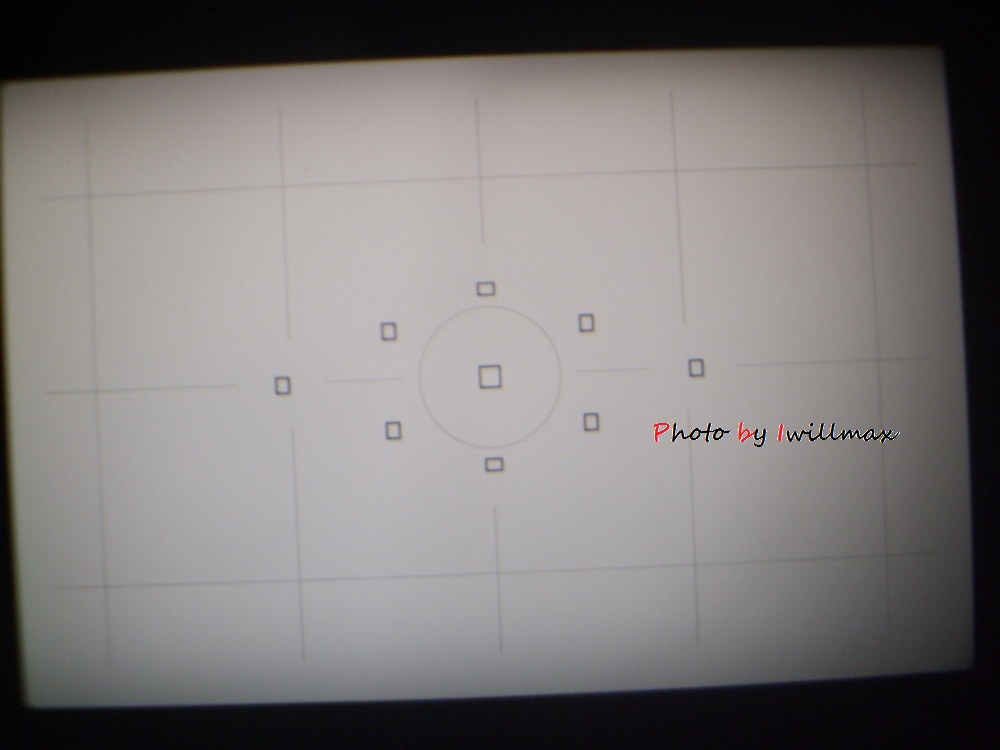

原本只有九個對焦點和圓圈，更換後多了數條直橫細線。這些線在構圖時可以提供水平參考之用。


9.

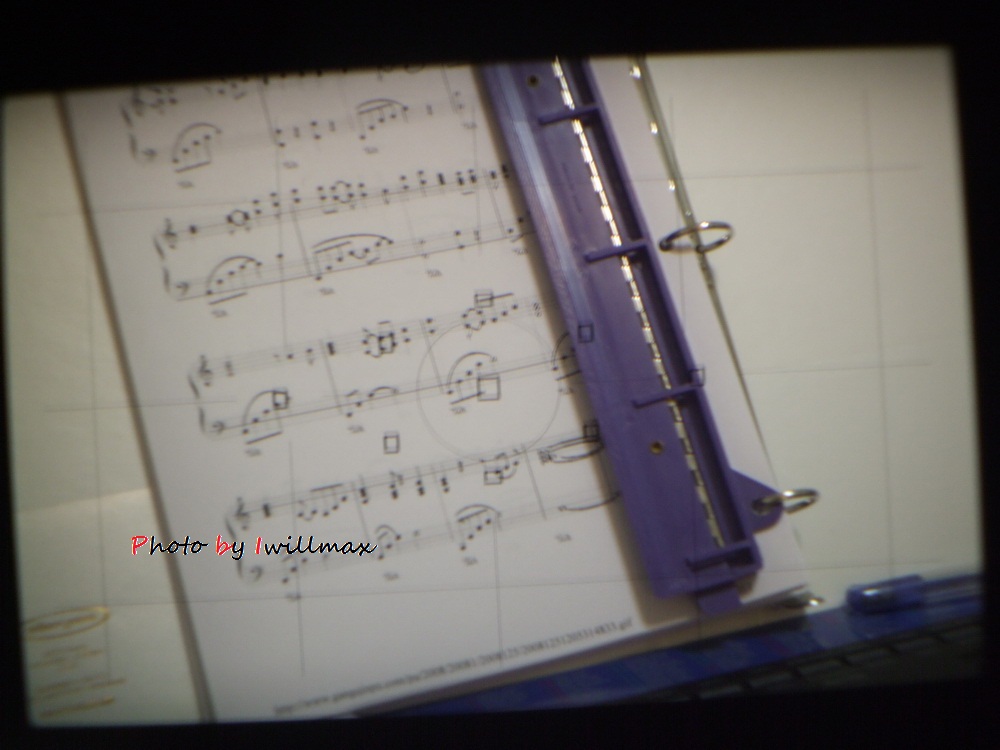

從觀景窗看出去大概就是這個樣子，可以輕鬆的與拍攝物進行對比。


10.

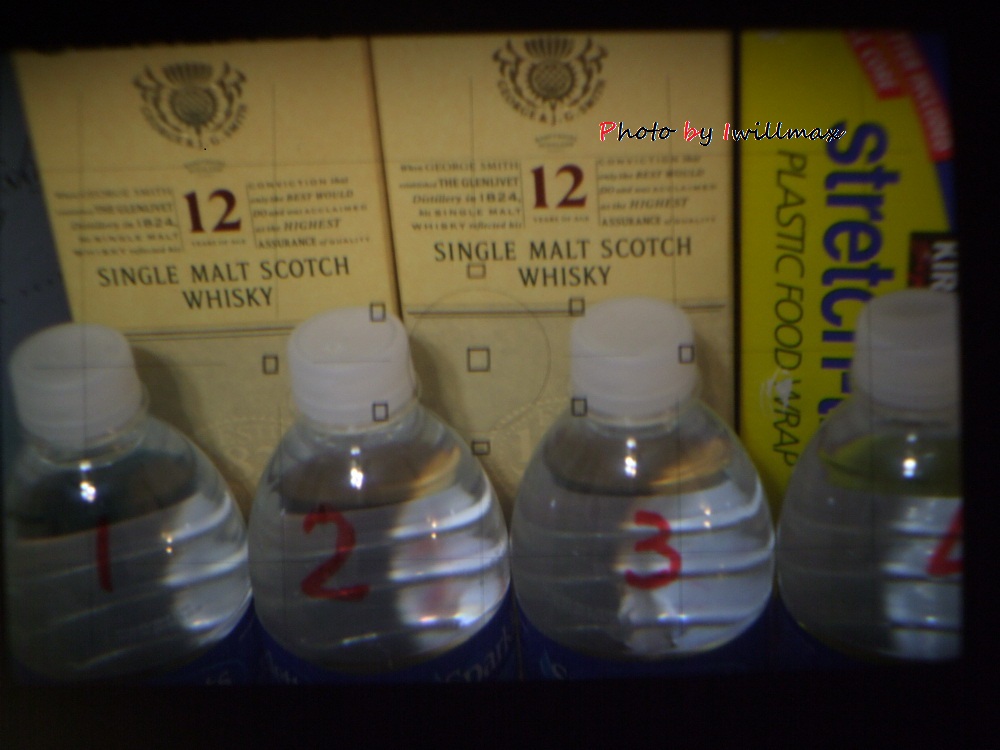

就算在偏暗的地方，只要背景物不是全黑，多少都還是看得到細線。
更換完成。

***更換完後，5D2裡面的C.Fn IV -5 對焦屏參數設定 要同步的變動一下 (感謝網友 Eugene1005 提供)


目前還沒有外出測試過，不過我相信在構圖上應該會有十分地幫助。當然，照片 9. 和 10. 是用 DC 從觀景窗直接拍攝，真正用相機拍出來的照片事不會有這些細線的。(完)

Eugene1005

更換完後，5D2裡面的C.Fn IV -5 對焦屏參數設定 要同步的變動一下
這樣對焦會比較完善

iwillmax

更換完後，5D2裡面的C.Fn IV -5 對焦屏參數設定 要同步的變動一下
這樣對焦會比較完善

感謝大大指教，這段訊息已補上~
