發表於 2010-2-23 09:33 | 顯示全部樓層 |閱讀模式
本帖最後由 sw67 於 2010-3-10 10:56 編輯

因為小弟有點懶
之前就一直想製作測焦板
但始終沒有下文
只好過年前閒著沒事找事做時
把鐵件廠商請來
先參考了黑糖茶跟wmw兩位大大製作測焦板檔案
http://forum.canonfans.biz/viewt ... =%E6%B8%AC%E7%84%A6
因為怕鐵件廠商搞不懂那是什麼
也不可能像紙板剪裁製作
只好先用sketchup繪製3D圖面
不過尺寸上有些微調
廢話不多說了
1.3D圖面

2.3D圖面

3.素顏照

4.素顏照

5.素顏照

6.輸出貼紙

7.靶心

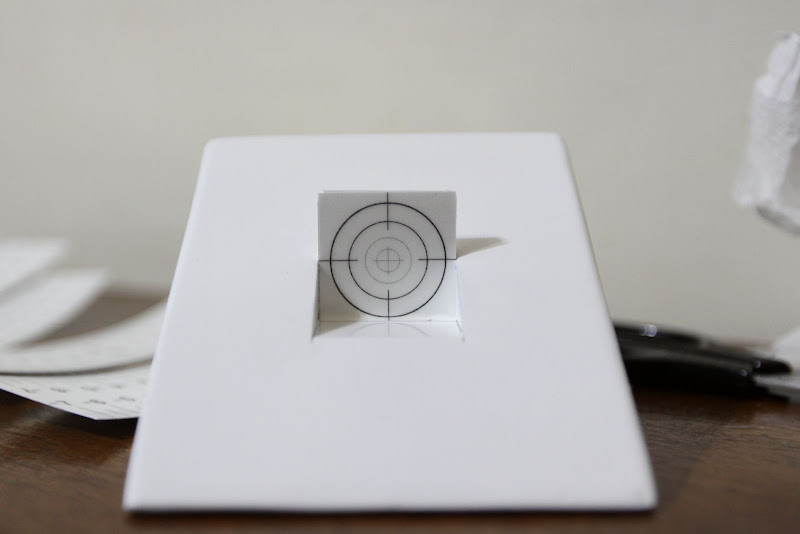

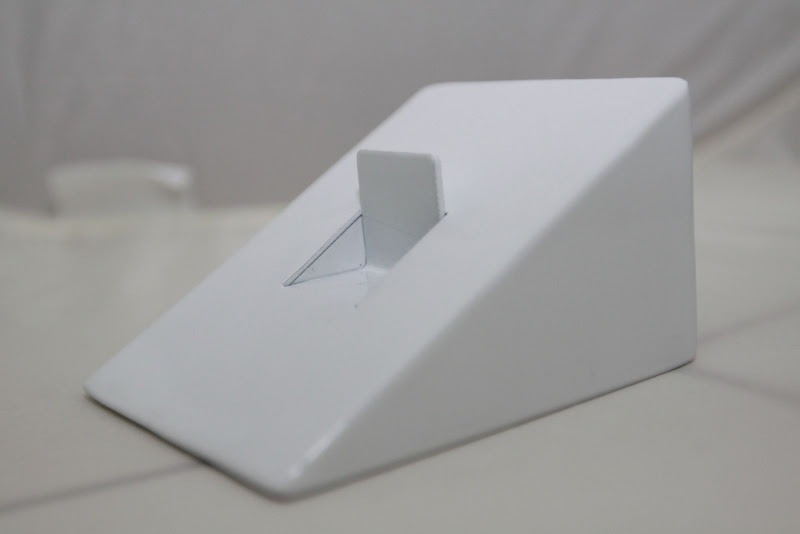

8.完成照

9.完成照


本來想利用過年把卡典西德貼紙的檔案做好
無奈過年幾乎每天都有活動
只好利用這幾天開工沒啥事
趕緊來完成
先po上醜醜的素顏
希望大家不吝賜教^^

評分

參與人數 10參與度 +165 收起 理由
t8714303 + 10 真是太用心了!
tomdeng + 30 好想要 不知道多少錢?
可樂盤 + 20
andy0601 + 20
vanishworld + 5
阿Ben + 15
fredwa + 15
mars13220 + 20
aluba882776 + 10 真用心~
ancetung + 20

查看全部評分

回復

使用道具 舉報

發表於 2010-2-23 10:43 | 顯示全部樓層
大大的精神讓人佩服  如果可以量產,小弟排一個!另外 你可以買透明自黏紙
用雷射印出規格尺後,再貼上去你的鐵件,這樣比較省。也可以重覆調整。
回復

使用道具 舉報

發表於 2010-2-23 10:48 | 顯示全部樓層
太佩服你的精神了..
回復

使用道具 舉報

 樓主| 發表於 2010-2-23 10:57 | 顯示全部樓層
本帖最後由 sw67 於 2010-2-23 13:33 編輯
大大的精神讓人佩服  如果可以量產,小弟排一個!另外 你可以買透明自黏紙
用雷射印出規格尺後,再貼上去你 ...
viertel 發表於 2010-2-23 10:43


我烤白色就是因為刻度要用卡典西德去電腦割字
只是如果下次再製作可能會在調整材料厚度
因為這次好像是用3t的不鏽鋼(更正)
感覺有點重
但是怕太薄焊接會波浪
還有進步空間
所以請大家不吝賜教
回復

使用道具 舉報

 樓主| 發表於 2010-2-23 10:59 | 顯示全部樓層
回復 3# perry6228
沒辦法
閒來沒事找事做
而且小弟很懶
只有打圖給廠商
請廠商幫我施作而已@@
回復

使用道具 舉報

發表於 2010-2-23 11:46 | 顯示全部樓層
耐用度絕對很讚~~
至少掉在水裡不會軟掉~~XDDDD
回復

使用道具 舉報

發表於 2010-2-23 11:54 | 顯示全部樓層
感謝分享 唷 [s:47]
回復

使用道具 舉報

發表於 2010-2-23 12:23 | 顯示全部樓層
看起來很實用
不怕水淋
不錯

感謝分享[s:47]
回復

使用道具 舉報

發表於 2010-2-23 12:31 | 顯示全部樓層
3T 應該就很壯了吧?

找雷射廠 應該可以更漂亮喔~
回復

使用道具 舉報

發表於 2010-2-23 12:31 | 顯示全部樓層
太強了~~感覺超耐用的!!
如果有量產的話,我也想買...
回復

使用道具 舉報

發表於 2010-2-23 12:51 | 顯示全部樓層
哈..這個量產可以找瑞總啊~~
回復

使用道具 舉報

發表於 2010-2-23 13:00 | 顯示全部樓層
超堅固的拉~
期待看成品哦
回復

使用道具 舉報

發表於 2010-2-23 13:11 | 顯示全部樓層
哈..這個量產可以找瑞總啊~~
mars13220 發表於 2010-2-23 12:51


這是一個好主意~~~~~~~[s:47]
回復

使用道具 舉報

 樓主| 發表於 2010-2-23 13:29 | 顯示全部樓層
本帖最後由 sw67 於 2010-2-23 13:34 編輯

回復 9# aluba882776
因為只是試驗品
所以沒用雷射
下次請廠商用雷射做個來玩玩^0^
不過就算用雷射切割也還是要燒焊起來
厚度更正是3t沒錯
原本想用1t
就是怕太薄高溫會產生波浪
本來想請廠商轉折處做v cut
但是因為太小了
不好處理故作罷
回復

使用道具 舉報

發表於 2010-2-23 14:00 | 顯示全部樓層
回復 14# sw67


   如果不封閉,感覺可以用折的,就不用燒焊了~
回復

使用道具 舉報
