砲管不要架高

soloingpiano

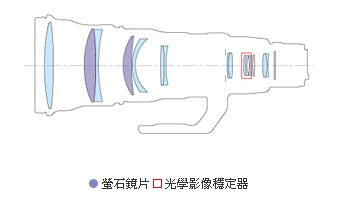

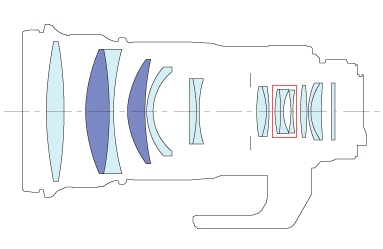

基於砲管的[strike]金玉[/strike]前玉(奇怪，老是會打錯字)直徑大，重量多數集中在砲管中段之前的鏡頭端。(圖例如下)
328



340



640






所以無論大小砲管，為了減低鏡頭接口的負擔(久了會發出聲音喔！)、垂頭現象的發生(前端下垂時，若鏡頭懸空，鏡頭支架會產生反作用力，將後端"拉高"。重力會更大)以及減少微幅的震動。
所以會使用各種不同的承托支撐系統，來支撐鏡頭，藉以分散整砲組重量與重力的總合力(單手持住鏡頭後端試試，就知道多出來的重力有多重)
但我發現不少飛羽攝影人，都犯了一個很嚴重的錯誤。這個錯誤，器材店的老闆知道，但他不會告訴你，這樣你才會拿小朋友出來換更高階的雲台;傾聽自然的達人與大師也不會告訴你，因為只要你攻頂，這個問題就可以忽略。而CF的大大們有福了，因為小弟在此公布這個網路上搜尋不到的重要訊息！那就是~~~~~~"不要將砲管架高"!!!
之前的PO文有談到，但只是輕輕帶過。這幾天在高美館(高雄美術館)看到幾管砲，只有一管N廠的新款328，雲台雖然只是501HDV。但由於他的原廠腳座較短，所以501HDV就能夠勝任。我舉例來說大家比較容易了解

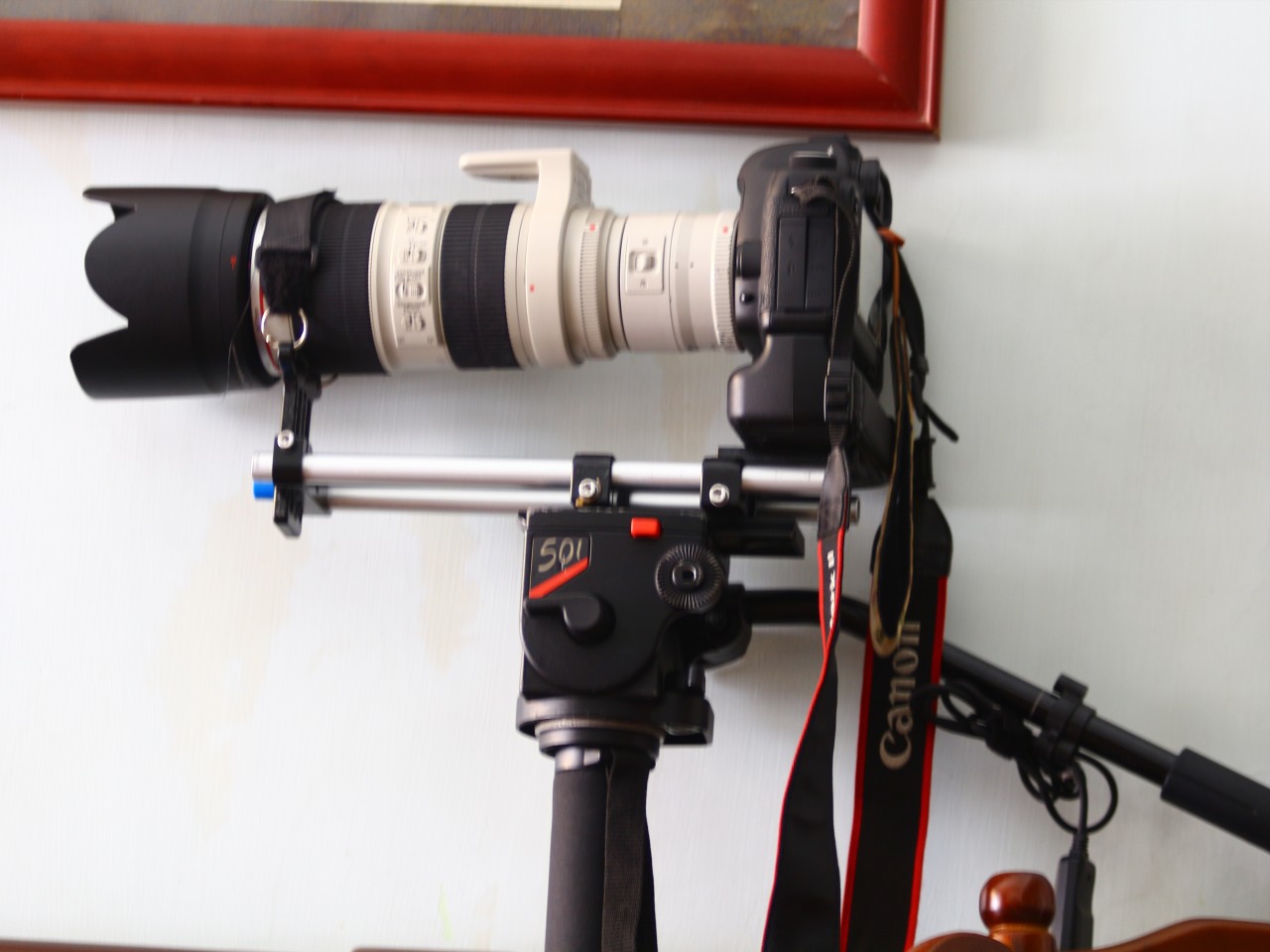

圖中的砲組是小白兔+2X II+5D2(手把內兩顆電池)，原廠資訊重量總合:1.49+0.325+1.3=3.2KGW(圖中承架重量合計445公克)
上504HD雲台，平衡重力調至5KG(不加阻尼)...找不到俯仰各45度範圍內的重力中心平衡點!!???因為重力抗衡不足!!
或許會有人認為是M廠的平衡力調節不夠精確，我也偷偷拿到FSB 8上試過，必須調到第六段才能找到平衡點。
但若是拿掉把手與一顆電池，重量減掉390公克，504HD五公斤平衡力很快地就能找到重心平衡中心點了！原因在於工作高度降低4.5公分了！


FSB 6




DV10

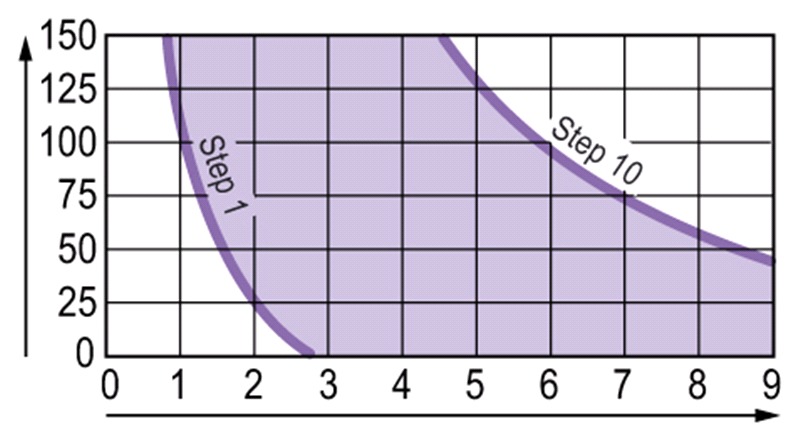

以上兩張圖表各為FSB 6與DV 10的平衡力圖表，雲台的平衡力，各大廠皆是以100MM工作高度時的標準來公布。透過這兩個圖可以得知，每增加25MM，抗衡力到就會減少1KG!!無論是重型或中型雲台皆是如此。
看到這裡有人或許會質疑，第一張圖的工作高度大約是8公分，總重四捨五入算3.7公斤好了。為何五公斤的平衡力撐不住呢？

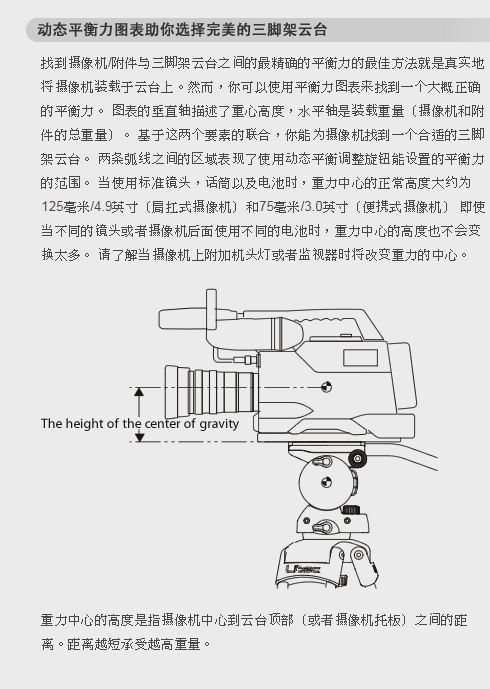

這張圖是LIBEC官網解釋平衡力與工作高度的圖表，最下方那句話可以驗證上述的內容。大家要知道油壓雲台設計時，是以攝影器材作為主要"服務"的對象。而攝影器材的重量大多是集中在機身部位(上肩式或稱肩托式，一般新聞台攝影師扛在肩上那種。1DX加電池只有1.5公斤)。且常用的鏡頭較短(一般採訪用100MM以內的變焦鏡，長度大約落在20CM左右)。與飛羽砲組重量大多集中在鏡頭幾乎最前端不同。(高端的攝影鏡頭也是集中在前端)
(注意上圖內文中有一段...即使更換不同鏡頭，重力中心也不會改變太多。單指攝影機)
另外就是飛羽砲管的總長，以640大王為例，砲管大約50CM(不含遮光罩)。加上2X II則突破55CM大關。
這個長度產生的力距，越長越重。怎樣計算??我不懂。但我能明確地告訴大家，在挑選雲台時，作平衡力估算，絕對不是以器材總重為基準。因為重心平衡系統所承受的是"器材重量+器材所產生的重力總合"。
而網站上搜尋到的資訊中，會提到EF LENS家族中IS一代的428、540以及640，最少要使用516雲台才算稱頭。(它會受到青睞的原因在於重量較輕)
其實這個資訊不太正確，因為516的7.5公斤平衡力，在一代鏡前，根本不夠讓它們輕飄飄的！會失望地垂頭喪氣~~~加上了阻尼力，才能勉強抬頭起胸。
要知道拍飛羽最怕的就是"微震"！我所接受到的雲台資訊，目前除了"沙雀"與"雲頓"，其餘廠家"12公斤級"以下的平衡系統，皆是使用彈簧。在鏡頭俯仰運動停止的同時，彈簧會產生回彈的反作用力，施以適當的阻尼力道，有助於讓作用力很快地消弭。
但若是阻尼力太大，在鏡頭需要迅速擺動時，施以過大的手力....腳架會"小狗尿尿"!(大家可以自己試試看)將使得整個系統產生猛烈的晃動，隨到隨停的同時按下快門...會看到朦朧美。解決之道除了更換雲台外，就只能靠五號腳的大腳管與腳架重量才能解決了。
根據與新聞攝影師的友人討論雲台選購要點時，他說調整阻尼力，主要是在作鏡頭的位移拍攝時，需要輕鬆就能掌握的平順節奏感。過重的裝備會使得移動速度不容易細膩，阻尼就需要調高一些，並非支撐裝備重量之用。
而我發現不少人慣用293之類的支撐架，若是使用一般小、老黑變焦鏡還好。若是雲台的份量不夠，用於L鏡時，請謹記隨時要留意是否有鎖緊，以避免倒砲的悲劇~~~(第一張圖自製的支撐系統，相機底部離雲台不到兩公分)
(網路上找不到的詳細資訊！版主頒個教學特別大賞給我啦！)

kisskenlin

~謝謝分享~  [s:47]

ryan83

可能的話，我一律手持！500 例外！[s:68] [s:68]

iamdc

[s:47] [s:47] [s:47]
CF站務沒人管的，我跟您拍拍手就好[s:65]

什麼?不相信?那請看，"鏡頭討論"好像不在粉久了[s:29]

jack6655

[s:47] 感謝分享

雙魚貓

謝謝分享

MaxPauline

[s:36] [s:36] [s:36] [s:66] [s:66] [s:66]

jypeng

[s:47] [s:47] [s:47]
我投降！
我只玩最簡單的！_手持！

pasido369

[s:47] [s:47] [s:47] [s:47]

來旁聽. [s:25]

curtiswang77

天啊!!
這樣放低重心可以讓雲台上下擺動時減少摩擦阻尼的施力,當然是~~~~~~






















誰不知道的舉手?

sen0112002

[s:47]  [s:47]  [s:47]  [s:47]  [s:47]

科學怪人

手持王道!!!!手持再配個紅點追鳥神快啦~龜點才會用腳架~不然腳架都是相機放置架而已~
而且!!!!!!可以尋找露天拍賣大神的協助，或是Y拍大神的協助，大大將會發現大家的砲其實都很低......因為有種神奇的古老發明叫做「短腳座」[s:47] [s:47] [s:47]
只是「放低比較穩」這事實在太基本了，就跟拍照要按快門一樣，所以沒人討論啦~
短腳座+長版再加機身穩定架，空隙裡面塞幾顆海綿球，包你的相機又低又穩~
不然再懶一點乾脆去買訂製的支撐架吧~
